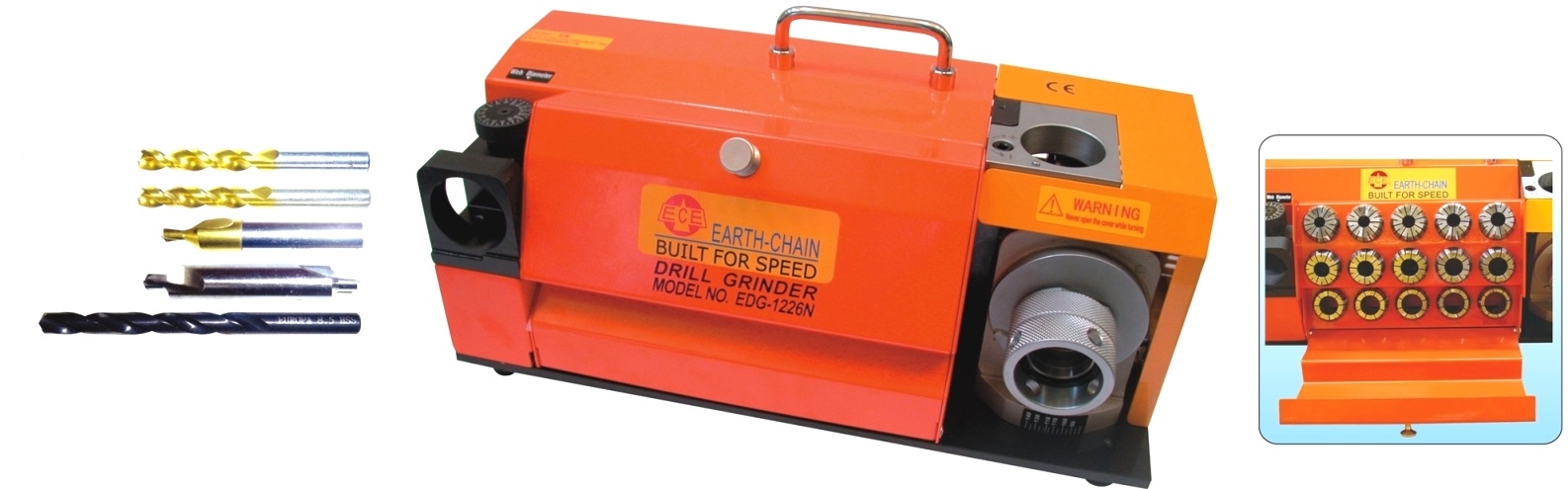

EDG-1226N(Ø12mm-Ø26mm)

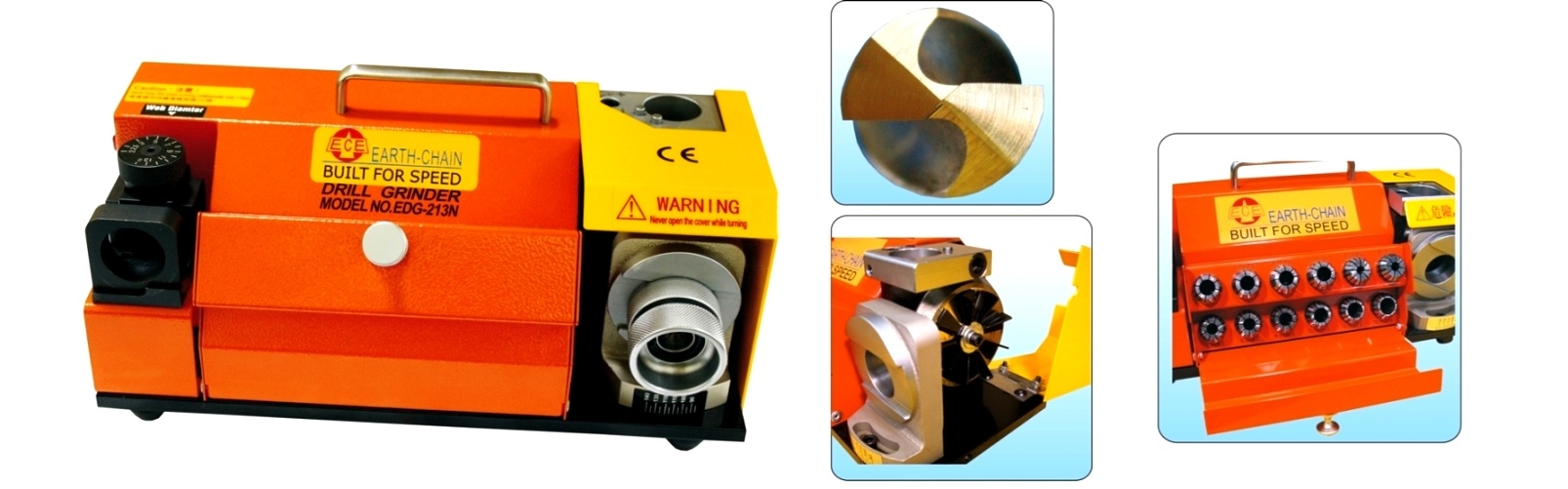

EDG-213N(Ø2.5mm-Ø13mm)
規格
型號 EDG-213N 型號 EDG-1226N 研磨能力 Ø2.5mm ~ Ø13mm 研磨能力 Ø12mm ~ Ø26mm 端 角 90° ~ 135° 端 角 90° ~ 135° 砂輪 CBN#200（HSS鉆頭專用） 砂輪 CBN#150（HSS鉆頭專用） 馬達 1406 馬達 450W 電源 AC110V/ AC220V 單相
(60Hz / 50Hz)電源 AC110V/ AC220V 單相
(60Hz / 50Hz)轉速 5500 R.P.M. 轉速 4500 R.P.M. 重 量 8.5kg 重 量 26kg 標準附件 ER 筒夾 Ø2mm ~ Ø13mm（12pcs） ER 筒夾 Ø12mm ~ Ø26mm（15pcs） CBN 鉆石砂輪 #200×1pc（HSS鉆頭專用） CBN 鉆石砂輪 #150×1pc（HSS鉆頭專用） 六角板手 4mm×1pc 5mm×1pc 六角板手 4mm×1pc 6mm×1pc 特殊附件 訂購編號 品 名 訂購編號 品 名 EDG-213N-1D SDC 鉆石砂輪 #400 （鎢鋼鉆頭專用）
Ø2mm ~ Ø13mmEDG-1226N-1D SDC 鉆石砂輪 #200（鎢鋼鉆頭專用）
Ø12mm ~ Ø26mmEDG-213N-2D SDC 鉆石砂輪 #300（鎢鋼鉆頭專用）
Ø10mm ~ Ø13mmEDG-213N-1C CBN 鉆石砂輪 #200（HSS鉆頭專用）
Ø2mm ~ Ø13mmEDG-1226N-1C CBN 鉆石砂輪#150（ For HSS drill ）
Ø12mm ~ Ø26mmEDG-213N-2C CBN 鉆石砂輪 #400
（HSS鉆頭小于φ5mm專用）操作方式

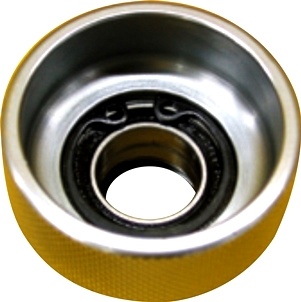

鉆頭夾具組加裝軸承(可輕松的夾持鉆頭)
1.鉆頭夾具組與“筒夾”及“鉆頭”之組裝。
請依左列圖標1,2,3,4之步驟組裝。 “不鎖緊”如圖標1
2.鉆頭直徑之定位調整
先將刻度調整環向右轉至歸零位置。
將刻度調整環向左轉至所要研磨之鉆頭直徑尺寸。 如圖標2
3.鉆頭之定位
插入鉆頭夾具組至調整臺及鉆頭插到底后，將鉆頭及夾具組向右轉到底后鎖緊。 如圖標3
注意：刻度調整環可能因鉆頭之新舊及規格樣式不同而無法精確，請于鉆頭定位后確認鉆頭刀口需與鉆頭夾具組之缺口成平行狀態。 (如右圖標)
4.鉆頭之端角研磨
起動馬達。
插入鉆頭夾具組及鉆頭至端角研磨座，輕輕接觸砂輪后快速左右旋轉開始研磨，直至研磨聲消失。
取出鉆頭夾具組及鉆頭，轉180°依上述步驟再研磨另一端角，即完成端角研磨。 如圖示4
5.中心靜點研磨座之調整。
將中心靜點研磨座調整至適當位置，向右調大向左調小。 如圖示5
6.鉆頭之中心靜點研磨
插入鉆頭夾具組及鉆頭并輕輕接觸砂輪后緩慢左右旋轉開始研磨，直至研磨聲消失。
取出鉆頭夾具組及鉆頭，轉180°依上述步驟再研磨另一中心靜點，即完成中心靜點研磨。 如圖標6

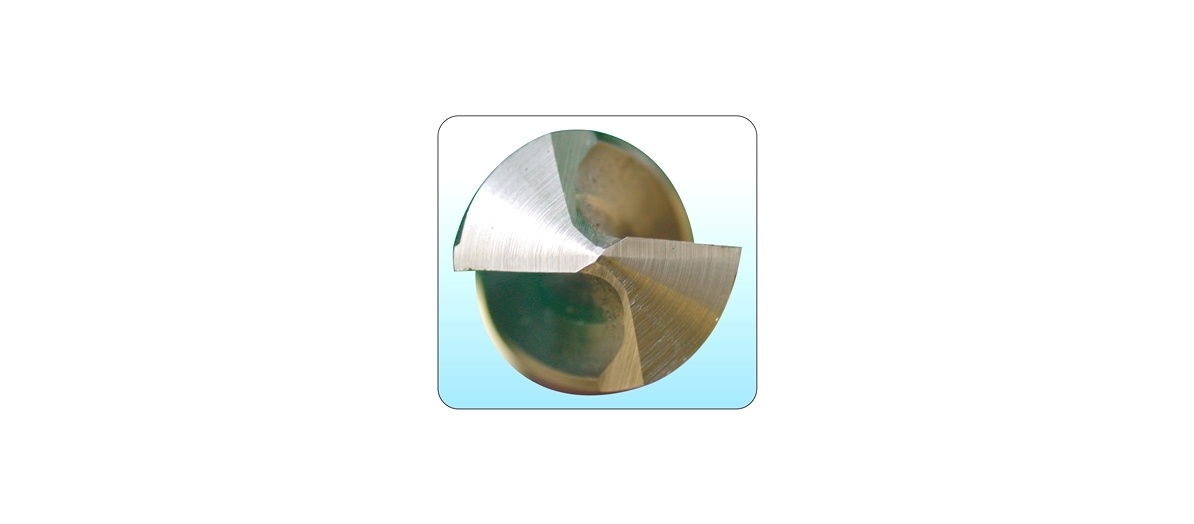

此型鉆頭中心靜點，適用于鉆鋼性較強之硬質材料。
此型鉆頭中心靜點，為泛用型，適用于一般金屬材料，如黃銅、鐵及一般鋼材等。
此型鉆頭中心靜點，適用于軟質材料，如紅銅. 鋁. 塑鋼等。
研磨機使用后請經常清除鉆頭屑粉及保養，以避免屑粉與研磨座磨擦損耗，增長使用壽命。
本機在正常使用范圍內保固一年(虛耗零件及砂輪除外)
