ESG-213X(Ø2mm-Ø13mm)
規格

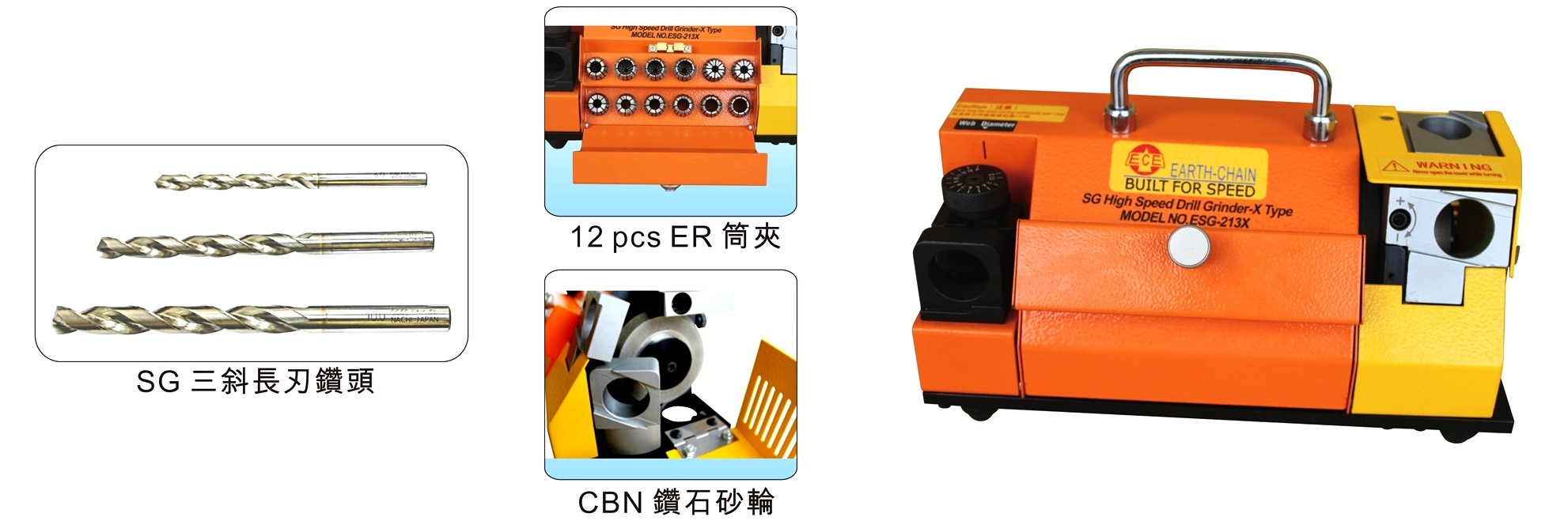

型號 ESG-213X 馬達 1406 研磨能力 Ø2mm ~ Ø13mm 轉速 5500 R.P.M. 先端角 1754 重 量 11.25 kg 電源 AC110V - AC220V 單相 （60Hz/50Hz） 砂輪 標準附件 ER筒夾 Ø2.5mm ~ Ø13mm （12pcs） CBN鉆石砂輪 #200 x 1pc 與 #400 x 1pc 特殊附件 訂購編號 品 名 ESG-213X-2D SDC鉆石砂輪 #400 （鎢鋼鉆頭專用） 操作方式

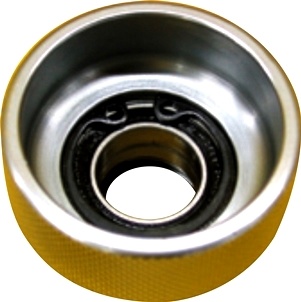

鉆頭夾具組加裝軸承(可輕松的夾持鉆頭)
鉆頭夾具組與“筒夾”及“鉆頭”之組裝
請依左列圖標1,2,3,4之步驟組裝。 “不鎖緊”如圖標1
鉆頭直徑之定位調整
先將刻度調整環向右轉至歸零位置。
將刻度調整環向左轉至所要研磨之鉆頭直徑尺寸。 如圖標2
鉆頭之定位
插入鉆頭夾具組至調整臺及鉆頭插到底后，將鉆頭及夾具組向右轉到底后鎖緊。 如圖標3

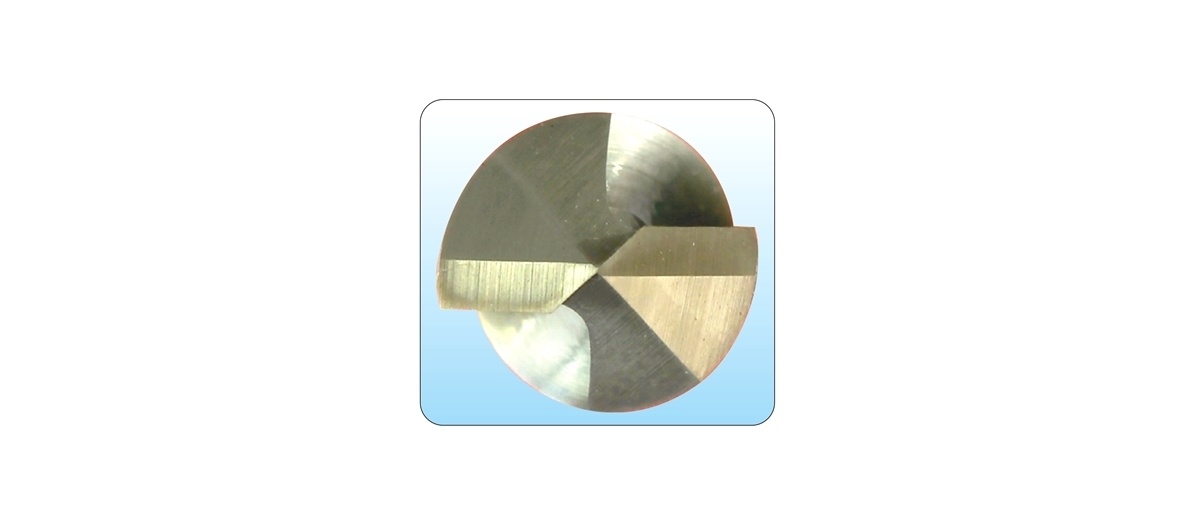

注意：刻度調整環可能因鉆頭之新舊及規格樣 式不同而無法精確，請于鉆頭定位后確認鉆頭刀口需與鉆頭夾具組之缺口成平行狀態。 (如右圖標)
鉆頭刀刃研磨
將ER夾具組前端對準刀刃研磨座之凹槽、輕輕接觸砂輪并緩慢進到凹槽，并做左右旋轉，以便消除研磨時產生的毛邊，研磨到?jīng)]聲音即可，直接取出ER夾具組，做180°旋轉后，重復上述動作即可完成鉆頭刀刃研磨。 如圖示4
鉆頭中心靜點研磨
將ER夾具組前端對準靜點研磨座之凹槽、輕輕接觸砂輪并緩慢進到凹槽，并做左右旋轉，目的使左右靜點一致，研磨到?jīng)]聲音即可，直接取出ER夾具組，做180°旋轉后，重復上述動作即可完成鉆頭中心靜點研磨。 如圖示5
靜點調整：
調 “+” 中心靜點增大
調 “-” 中心靜點縮小
鉆頭后斜角研磨
將ER夾具組前端對準后斜角研磨座之凹槽，緩緩插入直到鉆頭輕觸砂輪，再緩慢進給，研磨到?jīng)]聲音即可，直接取出ER夾具組，做180°旋轉后，重復上述動作即可完成鉆頭后斜角研磨。 如圖標6
后斜角調整：
調“+” 后斜角變大
調 “-”后斜角變小
研磨機使用后請經常清除鉆頭屑粉及保養，以避免屑粉與研磨座磨擦損耗，增長使用壽命。
本機在正常使用范圍內保固一年(虛耗零件及砂輪除外)
